Fördermenge
max. 900 m³/h
Förderhöhe
max. 200 m L.C.
Temperaturbereich
-40 °C bis +200 °C
Druckstufe
max. PN 40
key facts
-
Ausführung nach DIN EN ISO 2858 / DIN EN ISO 15783
-
Wartungsfreie Permanent-Magnetkupplung
-
Modulares Baukastensystem
-
Keine dynamischen Dichtungen, Produktraum/Atmosphäre getrennt durch Spalttopf
-
Tauchtiefe bis max. 6.000 mm

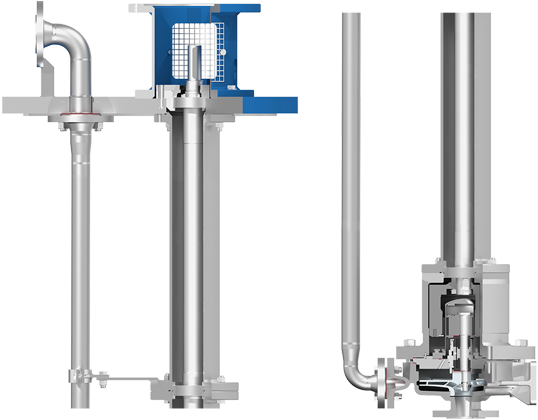

KONSTRUKTIONSMERKMALE
- Tauchpumpe mit Magnetkupplung
- Tauchtiefe bis max. 6.000 mm
- Trockenes Tragrohr
- Permanentmagnetkupplung
- Wartungsfreundlich
- Trennung Produktraum/ Atmosphäre durch Spalttopf
- Lagerträger mit lebensdauerfettgeschmierten Wälzlagern
- Produktgeschmierte Gleitlager; Standardwerkstoff Siliciumcarbid (SSiC); Alternativwerkstoffe auf Anfrage (z.B Kohle, WOC etc.)
TECHNISCHE DATEN
| Fördermenge | Q | 900 m³/h |
| Förderhöhe | H | max. 200 m L.C. |
| Temperatur | t | -40 °C bis +200 °C |
| Druckstufe | p | max. PN 40 |
Sonderausführungen bis PN100. Höhere Leistungen auf Anfrage.
MEDIEN
- Säuren
- Laugen
- Kohlenwasserstoffe
- Wärmeträger
- Aggressive, explosive, toxische, geruchsintensive Medien
- Wertvolle Medien
- Industrieabwasser
WERKSTOFFE STANDARDAUSFÜHRUNG
| Spiralgehäuse: | 1.4408 oder 1.0619 |
| Laufrad: | 1.4408 |
| Spalttopf: | 1.4571/2.4610 |
| Magnetträger: | 1.4571 |
| Gleitlagerung: | Siliciumcarbid |
| Zwischenlaterne: | 1.4571 |
| Lagerträger: | 0.7043 |
| Druckrohr: | 1.4571 |
| Tragrohr: | 1.4571 |
Behälterflansch: 1.4571 bzw. nach Kundenvorgabe. Sonstige Werkstoffkombinationen auf Anfrage.
NACHSETZZEICHEN (AUSFÜHRUNGEN):
| H1 | beheiztes Pumpengehäuse |
| H2 | beheizte Zwischenlaterne |
| F | Innenfilter |
| E1 | externe Einspeisung, interne Teilstrombohrungen verschlossen |
| E2 | externe Spülung / Entlüftung, interne Teilstrombohrungen offen |
| E1F | externer Teilstrom mit Hauptstromfilter nach DGRL |
AUSFÜHRUNGSVARIANTEN
Die Pumpen sind mit einem Heizmantel am Pumpengehäuse (H1) und/oder mit einem Heizmantel in der Zwischenlaterne (H2) ausgerüstet. Beide Heizmäntel können zusammen mit einer Umführungsleitung verbunden oder separat ausgeführt sein. Die Heizmäntel sind in der Standardausführung für einen Arbeitsdruck von 16 bar bei 200°C (Dampf) bzw. 6 bar bei 350°C (Wärmeträgeröl) ausgelegt. Sinngemäß können die Heizmäntel auch zur Kühlung verwendet werden.
Bei Förderung feststoffbeladener Fördergüter sorgt der Innenfilter dafür, dass keine unzulässig großen Feststoffpartikel in die Teilstromkanäle und somit in die Magnetkupplung bzw. in die Gleitlagerung gelangen können.
Die externen Anschlüsse erlauben eine externe Spülung, Einspeisung oder auch Entlüftung. Der Anschluss E1 wird eingesetzt, wenn eine dauerhafte externe Einspeisung in den Magnetantrieb gewünscht ist, der Anschluss E2 eignet sich zur kurzzeitigen Spülung oder auch zur externen Entlüftung der Magnetkupplung.
Wenn ein hohes Maß an Sicherheit gefordert wird, kann die Ausführung mit doppelschaligem Spalttopf eingesetzt werden. Es handelt sich dabei um zwei ineinanderliegende Spalttöpfe, die jeder für sich auf die Betriebsbedingungen ausgelegt sind. Bei Beschädigung eines der beiden Spalttöpfe bleibt das System dicht. Der Raum zwischen den beiden Spalttöpfen kann überwacht werden.
