Fördermenge
max. 3.500 m³/h
Förderhöhe
max. 220 m L.C.
Temperaturbereich
-200 °C bis +450 °C
Druckstufe
max. PN 400
KEY FACTS
-
Ausführung nach API 685 2nd Edition
-
Wartungsfreie Permanent-Magnetkupplung
-
Modulares Baukastensystem
-
Keine dynamischen Dichtungen, Produktraum/Atmosphäre getrennt durch Spalttopf

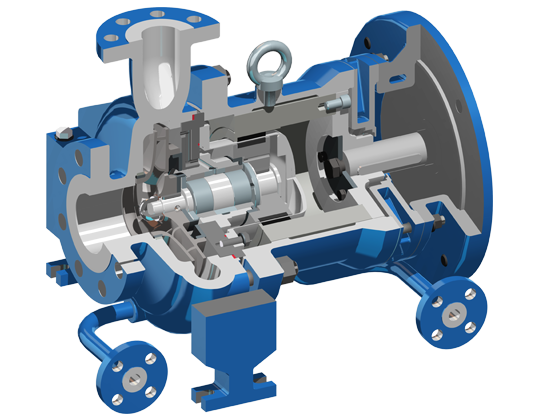

KONSTRUKTIONSMERKMALE
- Einstufige Kreiselpumpe in Prozessbauweise
- Flanschausführung nach ASME B16.5 oder EN 1092-1
- Permanentmagnetkupplung
- Wartungsfreundlich
- Trennung Produktraum/ Atmosphäre durch Spalttopf
- Lagerträger mit ölgeschmierten Wälzlagern; Optional: Blockausführung
- Produktgeschmierte Gleitlager; Standardwerkstoff Siliciumcarbid (SSiC); Alternativwerkstoffe auf Anfrage (z.B Kohle, WOC etc.)
TECHNISCHE DATEN
| Fördermenge | Q | 3.500 m³/h |
| Förderhöhe | H | max. 220 m L.C. |
| Temperatur | t | -200 °C bis +450 °C |
| Druckstufe | p | max. PN 400 |
Sonderausführungen und höhere Leistungen auf Anfrage
MEDIEN
- Kohlenwasserstoffe
- Flüssiggase
- Aggressive, explosive, toxische und geruchsintensive Medien
- Wertvolle Medien
- Wärmeträger
- Kälteträger
- Säuren
- Laugen
WERKSTOFFE STANDARDAUSFÜHRUNG
| Bauteile | A-8 | S-8 |
| Spiralgehäuse | 316 Austenit | Stahlguss |
| Laufrad | 316 Austenit | 316 Austenit |
| Spalttopf | Hastelloy C | Hastelloy C |
| Pumpenwelle | 316 Austenit | 316 Austenit / C-Stahl |
| Zwischenlaterne / Lagerträger | Stahlguss | Stahlguss |
| Antriebswelle | C-Stahl | C-Stahl |
Weitere Werkstoffe auf Anfrage wie z.B.: H-2 (Hastelloy C), A-9 (Alloy-20), T-1 (Titan), D-1 (Duplex).
Fördermenge
max. 3.500 m³/h
Förderhöhe
max. 220 m
Temperaturbereich
-120 °C bis +350 °C
Druckstufe
max. PN 400
key facts
- Keine Ausrichtung von Pumpe und Motor notwendig
- Keine Kupplung und Kupplungsschutz notwendig
- Keine Kugellager
- Pumpe benötigt keine zusätzliche Wartung
- Keine Öl-Schmierung notwendig
- Niedriger Geräuschpegel
- Geringe radiale Auslenkung des Laufrades aufgrund kurzer Welle und Wellenüberstandes
- Verwendung von Standard IEC und NEMA Motoren mit hohem Wirkungsgrad im Vergleich zu Spaltrohrmotorpumpen
- Bessere Verfügbarkeit
- Leichtere Wartung des Motors vor Ort möglich
- Keine Verwendung von schweren API Grundplatten notwendig
KONSTRUKTIONSMERKMALE
- Prozessbauweise
- Magnetkupplung
- Leckagefrei
- Horizontale Aufstellung
- Modulares Baukastensystem
- Fettgeschmierte Wälzlagerung (NVN / NVS)
- Ölgeschmierte Wälzlagerung (NVO)
TECHNISCHE DATEN
| Fördermenge | Q= | 3.500 m³/h |
| Förderhöhe | H= | max. 220 m |
| Temperatur | t= | -120 °C bis +350 °C |
| Druckstufe | p= | max. PN 400 |
Sonderausführungen und höhere Leistungen auf Anfrage
MEDIEN
- Kohlenwasserstoffe
- Flüssiggase
- Aggressive, explosive und toxische Medien
- Wärmeträger
- Kälteträger
- Säuren
- Laugen
WERKSTOFFE STANDARDAUSFÜHRUNG
| Bauteile | A-8 | S-8 |
| Spiralgehäuse | 316 Austenit | Stahlguss |
| Laufrad | 316 Austenit | 316 Austenit |
| Spalttopf | Hastelloy C | Hastelloy C |
| Pumpenwelle | 316 Austenit | 316 Austenit / C-Stahl |
| Zwischenlaterne / Lagerträger | Stahlguss | Stahlguss |
| Antriebswelle | C-Stahl | C-Stahl |
Weitere Werkstoffe auf Anfrage wie z.B.: H-2 (Hastelloy C), A-9 (Alloy-20), T-1 (Titan), D-1 (Duplex).
NACHSETZZEICHEN (AUSFÜHRUNGEN):
| H1 | beheiztes Pumpengehäuse |
| H2 | beheizte Zwischenlaterne |
| F | Innenfilter |
| E1 | externe Einspeisung, interne Teilstrombohrungen verschlossen |
| E2 | externe Spülung / Entlüftung, interne Teilstrombohrungen offen |
| E1F | externer Teilstrom mit Hauptstromfilter nach DGRL |
| D | Doppelschaliger Spalttopf |
| J | Inducer |
AUSFÜHRUNGSVARIANTEN
Die Pumpen sind mit einem Heizmantel am Pumpengehäuse (H1) und/oder mit einem Heizmantel in der Zwischenlaterne (H2) ausgerüstet. Beide Heizmäntel können zusammen mit einer Umführungsleitung verbunden oder separat ausgeführt sein. Die Heizmäntel sind in der Standardausführung für einen Arbeitsdruck von 16 bar bei 200°C (Dampf) bzw. 6 bar bei 350°C (Wärmeträgeröl) ausgelegt. Sinngemäß können die Heizmäntel auch zur Kühlung verwendet werden.
Bei Förderung feststoffbeladener Fördergüter sorgt der Innenfilter dafür, dass keine unzulässig großen Feststoffpartikel in die Teilstromkanäle und somit in die Magnetkupplung bzw. in die Gleitlagerung gelangen können.
Die externen Anschlüsse erlauben eine externe Spülung, Einspeisung oder auch Entlüftung. Der Anschluss E1 wird eingesetzt, wenn eine dauerhafte externe Einspeisung in den Magnetantrieb gewünscht ist, der Anschluss E2 eignet sich zur kurzzeitigen Spülung oder auch zur externen Entlüftung der Magnetkupplung.
Wenn ein hohes Maß an Sicherheit gefordert wird, kann die Ausführung mit doppelschaligem Spalttopf eingesetzt werden. Es handelt sich dabei um zwei ineinanderliegende Spalttöpfe, die jeder für sich auf die Betriebsbedingungen ausgelegt sind. Bei Beschädigung eines der beiden Spalttöpfe bleibt das System dicht. Der Raum zwischen den beiden Spalttöpfen kann überwacht werden.
Bei sehr geringen NPSH-Werten in der Anlage, werden häufig Inducer eingesetzt. Sie reduzieren spürbar den Pumpen-NPSH, über den gesamten Betriebsbereich, ohne dabei die Pumpencharakteristik zu verändern. Eine Nachrüstung vorhandener Pumpen ist, in den meisten Fällen, ohne größere Umbaumaßnahmen möglich.
