Regelventile - Selbstdichtender Deckel

Regel
ventile

Selbstdichtender Deckel
ASME/API

Nennweiten

3" - 24"

Druckstufe

bis zu 600 bar

Temperaturbereich

bis zu +650°C / +1,202 °F

Abdichtung

Lochkegel / Parabol-Kegel

key facts

  • Gehäuse aus geschmiedeten Werkstoffen
  • Selbstdichtender Deckelverschluss
  • Außenliegendes Spindelgewinde mit Bügelaufsatz
  • Steigende Spindel

KONSTRUKTIONSMERKMALE

  • Gehäuse aus geschmiedeten Werkstoffen
  • Selbstdichtender Deckelverschluss
  • Außenliegendes Spindelgewinde mit Bügelaufsatz
  • Steigende Spindel
  • Parabol-Kegel / Lochkegel
  • Standard Bügelaufsatz vorbereitet für Antriebsmontage nach ISO 5210
  • Mechanische Stellungsanzeige

OPTIONEN

  • Flanschenden-Ausführung
  • Vorschuhenden
  • Pneumatischer Antrieb
  • Elektrischer Stellantrieb
  • Hydraulischer Antrieb
  • Endlagenschalter / Stellungsregler
  • Verriegelung
  • Federbelastete Stopfbuchspackung

ZUSATZAUSSTATTUNG

Werkstoffe EN Werkstoffe ASTM
1.0640 P250GH A105
1.5415 16Mo3
1.7335 13CrMo4-5 A182 F11 / F12
1.7380 10CrMo9-10 A182 F22
1.4903 X10CrMoVNb9-1 A182 F91


Regelventile - Selbstdichtender Deckel

Regel
ventile

Selbstdichtender Deckel
DIN/EN

Nennweiten

DN 80 - DN 600

Druckstufe

bis zu 600 bar

Temperaturbereich

bis zu +650 °C / +1,202 °F

Abdichtung

Lochkegel / Parabol-Kegel

key facts

  • Gehäuse aus geschmiedeten Werkstoffen
  • Selbstdichtender Deckelverschluss
  • Außenliegendes Spindelgewinde mit Bügelaufsatz
  • Steigende Spindel

KONSTRUKTIONSMERKMALE

  • Gehäuse aus geschmiedeten Werkstoffen
  • Selbstdichtender Deckelverschluss
  • Außenliegendes Spindelgewinde mit Bügelaufsatz
  • Steigende Spindel
  • Parabol-Kegel / Lochkegel
  • Standard Bügelaufsatz vorbereitet für Antriebsmontage nach ISO 5210
  • Mechanische Stellungsanzeige

OPTIONEN

  • Flanschenden-Ausführung
  • Vorschuhenden
  • Pneumatischer Antrieb
  • Elektrischer Stellantrieb
  • Hydraulischer Antrieb
  • Endlagenschalter / Stellungsregler
  • Verriegelung
  • Federbelastete Stopfbuchspackung

ZUSATZAUSSTATTUNG

Werkstoffe EN Werkstoffe ASTM
1.0640 P250GH A105
1.5415 16Mo3
1.7335 13CrMo4-5 A182 F11 / F12
1.7380 10CrMo9-10 A182 F22
1.4903 X10CrMoVNb9-1 A182 F91


Absperrschieber - Verschraubtes Oberteil

SCHIEBER

verschraubtes oberteil
ASME/API

Nennweiten

2" - 48"

Druckstufen

Class 150 - Class 600

Temperaturbereich

-200 °C bis +595 °C

Abdichtung

Stopfbuchse

key facts

  • Abschlusskörper: Keilplatten
  • Außenliegendes Spindelgewinde
  • Verschraubtes Oberteil
  • Handrad nicht steigend

KONSTRUKTIONSMERKMALE

  • Außenliegendes Spindelgewinde
  • Spindel steigend
  • Handrad nicht steigend
  • Stopfbuchse, Rückdichtung
  • Integralsitz
  • Flanschausführung mit Dichtleiste
  • Mit Keilplatten

OPTIONEN

  • Anzeigevorrichtung
  • Entlastungseinrichtung
  • Federbelastete Stopfbuchse
  • Isolieraufsatz
  • Schweißenden
  • Umführungseinleitung

ZUSATZAUSSTATTUNG

  • Elektrostellantrieb
  • Getriebe
  • Handrad- und Fernbetätigung
  • Heizmantel
  • Kettenrad
  • Pneumatischer und hydraulischer Zylinder

WERKSTOFFE STANDARDAUSFÜHRUNG

  • Heizmantel
  • Isolieraufsatz
  • Stopfbuchse, federbelastet (TA-Luft 2002)
  • Fernantrieb
  • Getriebe
  • Elektro-Drehantrieb
  • Gehäuse mit Anschweißenden

Nennweiten

2" - 48"

Druckstufen

Class 150 - Class 600

Temperaturbereich

-200 °C bis +595 °C

Abdichtung

Flexikeil

key facts

  • Abschlusskörper: Flexikeil
  • Außenliegendes Spindelgewinde
  • Verschraubtes Oberteil
  • Handrad nicht steigend

KONSTRUKTIONSMERKMALE

  • Außenliegendes Spindelgewinde
  • Spindel steigend
  • Handrad nicht steigend
  • Stopfbuchse, Rückdichtung
  • Integralsitz
  • Flanschausführung mit Dichtleiste
  • Mit Flexikeil

OPTIONEN

  • Anzeigevorrichtung
  • Entlastungseinrichtung
  • Federbelastete Stopfbuchspackung
  • Isolieraufsatz
  • Schweißenden
  • Umführungsleitung

ZUSATZAUSSTATTUNG

  • Elektrostellantrieb
  • Getriebe
  • Handrad- und Fernbetätigung
  • Heizmantel
  • Kettenrad
  • Pneumatischer und hydraulischer Zylinder

WERKSTOFFE STANDARDAUSFÜHRUNG

  • Heizmantel
  • Isolieraufsatz
  • Stopfbuchse, federbelastet (TA-Luft 2002)
  • Fernantrieb
  • Getriebe
  • Elektro-Drehantrieb
  • Gehäuse mit Anschweißenden

Empty tab. Edit page to add content here.

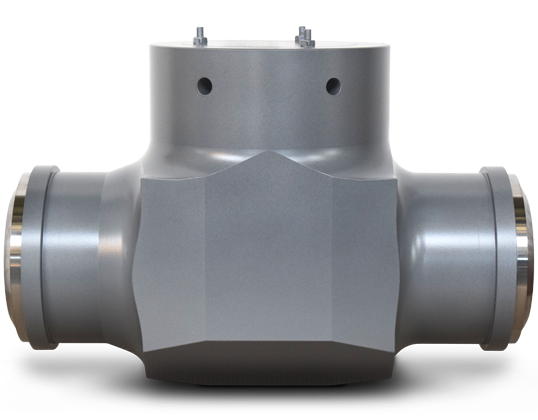

Rückschlagklappen - Selbstdichtender Deckel

Rückschlagklappen

selbstdichtender Deckel

Nennweiten

DN 80 - DN 600

Druckstufen

bis zu 600 bar

Temperaturbereich

bis zu +650 °C

Abschlusskörper

Klappe

key facts

  • Hochbelastbares einteiliges geschmiedetes Gehäuse
  • Selbstdichtender Deckelverschluss
  • Nach Kundenbedarf individuelle Auslegung und Konstruktion

KONSTRUKTIONSMERKMALE

  • Hochbelastbares einteiliges geschmiedetes Gehäuse
  • Innenliegende Klappenwelle
  • Breite Auflageflächen zwischen Sitzringen und Klappenscheibe, daher dauerhafte Dichtigkeit
  • Störungsfreie Funktion auch in kritischen Bereichen
  • Lange Lebensdauer und Reduzierung der Wartungstätigkeiten

OPTIONEN

  • Flanschenden-Ausführung
  • Vorschuhenden

ZUSATZAUSSTATTUNG

1.0460 P 250 GH
1.5415 16 Mo 3
1.7335 13 CrMo 4-5
1.7380 10 CrMo 9-10
1.4903 X 10 CrWMoVNb 9-1
1.4462 X 2 CrNiMoN 22-5-3
1.4571 X 6 CrNiMoTi 17-12-2


V-AXX ORCA Regelklappen

ORCA®

ELIMINIERT DAS
KAVITATIONS-RISIKO

Die neue ORCA® Klappe bietet signifikante Vorteile gegenüber anderen Lösungen. Platten, die auf beiden Seiten der Scheibe montiert sind, lassen den Druck in mehreren Stufen abfallen, verhindern die Überschallgeschwindigkeit in Gasen und die Kavitation in Flüssigkeiten. Je nach Kundenwunsch können ein oder mehrere Sätze von Platten montiert werden, die eine ausgezeichnete Durchflusskontrolle ermöglichen, insbesondere wenn die Klappenscheibe nur geringfügig geöffnet ist.

Da die Platten parallel zur Scheibe montiert und zusammen mit der Scheibe bewegt werden, bewirken sie keine Interferenzen bei vollständig geöffneter Stellung der Klappenscheibe. Dies sichert einen maximalen Kv-/ Cv-Wert entsprechend einer Standard-Armatur.

MODERNSTE KLAPPEN-TECHNOLOGIE

Alle bisherigen Sitzkonstruktionen benutzen einen Kegel als 3D Figur. Bei einem Kegel wird die Außenkontur durch gerade Linien dargestellt, die sich alle in einem Punkt treffen (die Kegelspitze). Bei der Sitzgeometrie der 5-fach exzentrischen V-AXX® schneiden sich die Linien der 3D Figur nicht in einem Punkt, sondern können völlig unabhängig voneinander an jeder Stelle des Sitzes nach Konstrukteurvorgabe angeordnet werden. Dies ermöglicht es sogar, eine Klappe zu konstruieren, deren Wellenmitte in der Rohrleitungsmitte liegt und trotzdem reibungsfrei öffnet.

VORTEILE

  • Bessere Durchflussregelung
  • Keine Kavitation
  • Keine Überschallgeschwindigkeit
  • Geringes Geräuschniveau

KV- / CV-WERTE

Die V-AXX® Klappe hat die höchsten Kv-/ Cv-Werte zu vergleichbaren drehmoment-schließenden Absperrklappen. Nicht nur die Klappe kann kleiner dimensioniert werden, sogar Antriebe, die Verrohrung sowie die gesamte damit verbundene Konstruktion können kleiner dimensioniert werden. Folglich können die Kosten deutlich reduziert werden.
Bezogen auf den Austausch von Armaturen, bei denen Rohrdurchmesser und Infrastruktur festgelegt sind, kann der höhere Durchflusskoeffizient der V-AXX® Klappe die ge-samte Prozessleistung steigern und aufgrund des geringeren Druckabfalls in der Armatur die Pumpkosten senken.

5-FACH EXZENTRISCHE

ABSPERR- UND REGELKLAPPEN

Das selbe Konstruktionsteam, welches 2008 bereits die vierfach exzentrische Klappe vorstellte und patentierte, präsentiert nun eine Evolution im Klappen Design: die erste Klappe, welche keinen regulären Kegel verwendet.

Bei der neu konstruierten V-AXX® Klappe kann am gesamten Sitz die Kontur ohne Restriktionen angepasst werden. Wenn nötig, kann der Winkel 25° und mehr betragen, sogar im Bereich des Wellenbereichs. Ermöglicht wird das durch ein einzigartiges Sitz-Design, welches keinen gewöhnlichen Kegel verwendet, sondern eine weitaus komplexere, in der Geometrie bislang nicht benannte Form.

V-AXX Broschüre

MODERNSTE KLAPPEN-TECHNOLOGIE

Alle bisherigen Sitzkonstruktionen benutzen einen Kegel als 3D Figur. Bei einem Kegel wird die Außenkontur durch gerade Linien dargestellt, die sich alle in einem Punkt treffen (die Kegelspitze). Bei der Sitzgeometrie der 5-fach exzentrischen V-AXX® schneiden sich die Linien der 3D Figur nicht in einem Punkt, sondern können völlig unabhängig voneinander an jeder Stelle des Sitzes nach Konstrukteurvorgabe angeordnet werden. Dies ermöglicht es sogar, eine Klappe zu konstruieren, deren Wellenmitte in der Rohrleitungsmitte liegt und trotzdem reibungsfrei öffnet.

Unser Lieferprogramm

AUSFÜHRUNG
ZWISCHEN- /
ANFLANSCH

  • API 609 T2
  • EN 558-1 R16
  • DIN 3202 K3

Datenblatt

AUSFÜHRUNG
DOPPELFLANSCH
SHORT PATTERN

  • EN 558-1 R13
  • DIN 3202 F16
  • ISO 5752 R13

Datenblatt

AUSFÜHRUNG
DOPPELFLANSCH
LONG PATTERN

  • EN 558-1 R14
  • DIN 3202 F4
  • ISO 5752 R14

Datenblatt

AUSFÜHRUNG
ANSCHWEISSENDE
LONG PATTERN

  • EN 558-1 R14
  • DIN 3202 S4
  • ISO 5752 R14

Datenblatt

V-AXX® KRYOGEN

Im Rahmen der Forschung des Dr. Gaida R&D Instituts wurde eine Erstbewertung von Schrumpfungsraten entsprechend der Wandstärken bei Tieftemperaturen durchgeführt.
Auf diese Weise war es möglich, den Sitz so zu konstruieren, dass die Armatur jederzeit leckagefrei bleibt – in Temperaturbereichen von -270 °C bis 1.800 °C, in Druckbereichen von Vakuum bis 160 bar und sogar bei Medien wie Flüssigstickstoff oder flüssigem Natrium.

DIE OPTIMALE LÖSUNG FÜR IHREN ANWENDUNGSFALL

LEISTUNGSDATEN

  • DN 50 bis DN 2100
  • 2" bis 84"
  • PN 10, 16, 25, 40, 63, 100, 160
  • ANSI 150, 300, 600, 900
  • Volles Delta P in beide Richtungen
  • Temperaturbereich -270 °C bis 1.800 °C

STANDARDS

  • ISO 9001
  • PED 2014/68/EU
  • DIN EN 12516, DIN 3840
  • ASME B 16.34
  • AD 2000
  • AD W10
  • BAM (z.B. Sauerstoff)
  • TA Luft
  • NACE MR 0175, NACE MR 0103
  • 94/9 EG ATEX

SONDERLÖSUNGEN

  • Totraumfreies Lager
  • Prüfanschluss
  • Wellenverlängerung
  • Heizmantel


V-AXX Absperrklappen

5-FACH EXZENTRISCHE

ABSPERR- UND REGELKLAPPEN

Das selbe Konstruktionsteam, welches 2008 bereits die vierfach exzentrische Klappe vorstellte und patentierte, präsentiert nun eine Evolution im Klappen Design: die erste Klappe, welche keinen regulären Kegel verwendet.

Bei der neu konstruierten V-AXX® Klappe kann am gesamten Sitz die Kontur ohne Restriktionen angepasst werden. Wenn nötig, kann der Winkel 25° und mehr betragen, sogar im Bereich des Wellenbereichs. Ermöglicht wird das durch ein einzigartiges Sitz-Design, welches keinen gewöhnlichen Kegel verwendet, sondern eine weitaus komplexere, in der Geometrie bislang nicht benannte Form.

V-AXX Broschüre

MODERNSTE KLAPPEN-TECHNOLOGIE

Alle bisherigen Sitzkonstruktionen benutzen einen Kegel als 3D Figur. Bei einem Kegel wird die Außenkontur durch gerade Linien dargestellt, die sich alle in einem Punkt treffen (die Kegelspitze). Bei der Sitzgeometrie der 5-fach exzentrischen V-AXX® schneiden sich die Linien der 3D Figur nicht in einem Punkt, sondern können völlig unabhängig voneinander an jeder Stelle des Sitzes nach Konstrukteurvorgabe angeordnet werden. Dies ermöglicht es sogar, eine Klappe zu konstruieren, deren Wellenmitte in der Rohrleitungsmitte liegt und trotzdem reibungsfrei öffnet.

Unser Lieferprogramm

AUSFÜHRUNG
ZWISCHEN- /
ANFLANSCH

  • API 609 T2
  • EN 558-1 R16
  • DIN 3202 K3

Datenblatt

AUSFÜHRUNG
DOPPELFLANSCH
SHORT PATTERN

  • EN 558-1 R13
  • DIN 3202 F16
  • ISO 5752 R13

Datenblatt

AUSFÜHRUNG
DOPPELFLANSCH
LONG PATTERN

  • EN 558-1 R14
  • DIN 3202 F4
  • ISO 5752 R14

Datenblatt

AUSFÜHRUNG
ANSCHWEISSENDE
LONG PATTERN

  • EN 558-1 R14
  • DIN 3202 S4
  • ISO 5752 R14

Datenblatt

V-AXX® KRYOGEN

Im Rahmen der Forschung des Dr. Gaida R&D Instituts wurde eine Erstbewertung von Schrumpfungsraten entsprechend der Wandstärken bei Tieftemperaturen durchgeführt.
Auf diese Weise war es möglich, den Sitz so zu konstruieren, dass die Armatur jederzeit leckagefrei bleibt – in Temperaturbereichen von -270 °C bis 1.800 °C, in Druckbereichen von Vakuum bis 160 bar und sogar bei Medien wie Flüssigstickstoff oder flüssigem Natrium.

DIE OPTIMALE LÖSUNG FÜR IHREN ANWENDUNGSFALL

LEISTUNGSDATEN

  • DN 50 bis DN 2100
  • 2" bis 84"
  • PN 10, 16, 25, 40, 63, 100, 160
  • ANSI 150, 300, 600, 900
  • Volles Delta P in beide Richtungen
  • Temperaturbereich -270 °C bis 1.800 °C

STANDARDS

  • ISO 9001
  • PED 2014/68/EU
  • DIN EN 12516, DIN 3840
  • ASME B 16.34
  • AD 2000
  • AD W10
  • BAM (z.B. Sauerstoff)
  • TA Luft
  • NACE MR 0175, NACE MR 0103
  • 94/9 EG ATEX

SONDERLÖSUNGEN

  • Totraumfreies Lager
  • Prüfanschluss
  • Wellenverlängerung
  • Heizmantel

ORCA®

ELIMINIERT DAS
KAVITATIONS-RISIKO

Die neue ORCA® Klappe bietet signifikante Vorteile gegenüber anderen Lösungen. Platten, die auf beiden Seiten der Scheibe montiert sind, lassen den Druck in mehreren Stufen abfallen, verhindern die Überschallgeschwindigkeit in Gasen und die Kavitation in Flüssigkeiten. Je nach Kundenwunsch können ein oder mehrere Sätze von Platten montiert werden, die eine ausgezeichnete Durchflusskontrolle ermöglichen, insbesondere wenn die Klappenscheibe nur geringfügig geöffnet ist.

Da die Platten parallel zur Scheibe montiert und zusammen mit der Scheibe bewegt werden, bewirken sie keine Interferenzen bei vollständig geöffneter Stellung der Klappenscheibe. Dies sichert einen maximalen Kv-/ Cv-Wert entsprechend einer Standard-Armatur.

MODERNSTE KLAPPEN-TECHNOLOGIE

Alle bisherigen Sitzkonstruktionen benutzen einen Kegel als 3D Figur. Bei einem Kegel wird die Außenkontur durch gerade Linien dargestellt, die sich alle in einem Punkt treffen (die Kegelspitze). Bei der Sitzgeometrie der 5-fach exzentrischen V-AXX® schneiden sich die Linien der 3D Figur nicht in einem Punkt, sondern können völlig unabhängig voneinander an jeder Stelle des Sitzes nach Konstrukteurvorgabe angeordnet werden. Dies ermöglicht es sogar, eine Klappe zu konstruieren, deren Wellenmitte in der Rohrleitungsmitte liegt und trotzdem reibungsfrei öffnet.

VORTEILE

  • Bessere Durchflussregelung
  • Keine Kavitation
  • Keine Überschallgeschwindigkeit
  • Geringes Geräuschniveau

KV- / CV-WERTE

Die V-AXX® Klappe hat die höchsten Kv-/ Cv-Werte zu vergleichbaren drehmoment-schließenden Absperrklappen. Nicht nur die Klappe kann kleiner dimensioniert werden, sogar Antriebe, die Verrohrung sowie die gesamte damit verbundene Konstruktion können kleiner dimensioniert werden. Folglich können die Kosten deutlich reduziert werden.
Bezogen auf den Austausch von Armaturen, bei denen Rohrdurchmesser und Infrastruktur festgelegt sind, kann der höhere Durchflusskoeffizient der V-AXX® Klappe die ge-samte Prozessleistung steigern und aufgrund des geringeren Druckabfalls in der Armatur die Pumpkosten senken.


Rückflussverhinderer (Ventile, Klappen) ASME/API

Rückfluss
verhinderer

Nennweiten

2" - 8"

Druckstufen

Class 150 - 600

Temperaturbereich

-200 °C bis +595 °C

Abschlusskörper

Kegel

key facts

  • Geradsitzform
  • Verschraubter Deckel
  • Innenliegende Feder
  • Integralsitz

KONSTRUKTIONSMERKMALE

  • Geradsitzform
  • Verschraubter Deckel
  • Innenliegende Feder
  • Integralsitz
  • Flanschausführung mit Dichtleiste
  • Kegel metallisch dichtend, federbelastet

OPTIONEN

  • Absperrbar
  • Kegel mit Weichdichtung

ZUSATZAUSSTATTUNG

  • Heizmantel

WERKSTOFFE STANDARDAUSFÜHRUNG

  • ASTM A351 CF8
  • ASTM A351 CF8C
  • ASTM A351 CF8M
  • ASTM A351 CF8MC
  • ASTM 216 WCB
  • ASTM A217 WC1
  • ASTM A217 WC6
  • ASTM A217 C5
  • Weitere Materialien auf Anfrage

Nennweiten

2" - 24"

Druckstufen

Class 150 - Class 600

Temperaturbereich

-200 °C bis +595 °C

Abschlusskörper

Klappe

key facts

  • Innenliegende Welle
  • Integralsitz
  • Flanschausführung mit Dichtleiste

KONSTRUKTIONSMERKMALE

  • Innenliegende Welle
  • Integralsitz
  • Flanschausführung mit Dichtleiste

OPTIONEN

  • Außenliegende Welle mit Hebel und Gewicht

ZUSATZAUSSTATTUNG

  • Heizmantel

WERKSTOFFE STANDARDAUSFÜHRUNG

  • ASTM A351 CF8
  • ASTM A351 CF8C
  • ASTM A351 CF8M
  • ASTM A351 CF8MC
  • ASTM 216 WCB
  • ASTM A217 WC1
  • ASTM A217 WC6
  • ASTM A217 C5
  • Weitere Materialien auf Anfrage

Nennweiten

2" - 8"

Druckstufen

Class 150 - 600

Temperaturbereich

-200 °C bis +595 °C

Abschlusskörper

Kegel

key facts

  • Schrägsitzform
  • Verschraubter Deckel
  • Innenliegende Feder
  • Integralsitz

KONSTRUKTIONSMERKMALE

  • Schrägsitzform
  • Verschraubter Deckel
  • Innenliegende Feder
  • Integralsitz
  • Flanschausführung mit Dichtleiste
  • Kegel metallisch dichtend, federbelastet

OPTIONEN

  • Absperrbar
  • Kegel mit Weichdichtung

ZUSATZAUSSTATTUNG

  • Heizmantel

WERKSTOFFE STANDARDAUSFÜHRUNG

  • ASTM A351 CF8
  • ASTM A351 CF8C
  • ASTM A351 CF8M
  • ASTM A351 CF8MC
  • ASTM 216 WCB
  • ASTM A217 WC1
  • ASTM A217 WC6
  • ASTM A217 C5
  • Weitere Materialien auf Anfrage


Schieber (Keil- bzw. Keilplatten) ASME/API

SCHIEBER

MIT FLEXIKEIL BZW. KEILPLATTEN

Nennweiten

DN 15 - DN 300

Druckstufen

PN 10 - PN 160

Temperaturbereich

-200 °C bis +550 °C

Abdichtung

Stopfbuchse

beschreibung

  • Spindelgewinde aussenliegend
  • Spindel steigend, Handrad nicht steigend
  • Spindelabdichtung; Stopfbuchse, Rückdichtung

TECHNISCHE DATEN

Anschluss: Flansche mit Dichtleiste nach DIN EN
Baugrößen: PN 10-25 DN 50-600
Baulängen: PN 10-25 EN 558-1 Grundreihe 15 (DIN3202-F5)

KONSTRUKTIONSMERKMALE

  • Spindelgewinde aussenliegend
  • Spindel steigend, Handrad nicht steigend
  • Spindelabdichtung; Stopfbuchse, Rückdichtung

WERKSTOFFE

Gehäuse: 1.0619, 1.7221, 1.4308, 1.4408, 1.4552, 1.4581
Innenteile 1.4021, 1.4541, 1.4571

Weitere Werkstoffe auf Anfrage

VARIANTEN

  • Isolieraufsatz
  • Stopfbuchse, federbelastet (TA-Luft 2002)
  • Fernantrieb
  • Getriebe
  • Elektro-Drehantrieb
  • Gehäuse mit Anschweißenden

Nennweiten

2" - 48"

Druckstufen

Class 150 - Class 600

Temperaturbereich

-200 °C bis +595 °C

Abdichtung

Stopfbuchse

key facts

  • Abschlusskörper: Keilplatten
  • Außenliegendes Spindelgewinde
  • Verschraubtes Oberteil
  • Handrad nicht steigend

KONSTRUKTIONSMERKMALE

  • Außenliegendes Spindelgewinde
  • Spindel steigend
  • Handrad nicht steigend
  • Stopfbuchse, Rückdichtung
  • Integralsitz
  • Flanschausführung mit Dichtleiste
  • Mit Keilplatten

OPTIONEN

  • Anzeigevorrichtung
  • Entlastungseinrichtung
  • Federbelastete Stopfbuchse
  • Isolieraufsatz
  • Schweißenden
  • Umführungseinleitung

ZUSATZAUSSTATTUNG

  • Elektrostellantrieb
  • Getriebe
  • Handrad- und Fernbetätigung
  • Heizmantel
  • Kettenrad
  • Pneumatischer und hydraulischer Zylinder

VARIANTEN

  • Heizmantel
  • Isolieraufsatz
  • Stopfbuchse, federbelastet (TA-Luft 2002)
  • Fernantrieb
  • Getriebe
  • Elektro-Drehantrieb
  • Gehäuse mit Anschweißenden

Nennweiten

2" - 48"

Druckstufen

Class 150 - Class 600

Temperaturbereich

-200 °C bis +595 °C

Abdichtung

Stopfbuchse

key facts

  • Abschlusskörper: Flexikeil
  • Außenliegendes Spindelgewinde
  • Verschraubtes Oberteil
  • Handrad nicht steigend

KONSTRUKTIONSMERKMALE

  • Außenliegendes Spindelgewinde
  • Spindel steigend
  • Handrad nicht steigend
  • Stopfbuchse, Rückdichtung
  • Integralsitz
  • Flanschausführung mit Dichtleiste
  • Mit Flexikeil

OPTIONEN

  • Anzeigevorrichtung
  • Entlastungseinrichtung
  • Federbelastete Stopfbuchspackung
  • Isolieraufsatz
  • Schweißenden
  • Umführungsleitung

ZUSATZAUSSTATTUNG

  • Elektrostellantrieb
  • Getriebe
  • Handrad- und Fernbetätigung
  • Heizmantel
  • Kettenrad
  • Pneumatischer und hydraulischer Zylinder

VARIANTEN

  • Heizmantel
  • Isolieraufsatz
  • Stopfbuchse, federbelastet (TA-Luft 2002)
  • Fernantrieb
  • Getriebe
  • Elektro-Drehantrieb
  • Gehäuse mit Anschweißenden

Nennweiten

DN 15 - DN 300

Druckstufen

PN 10 - PN 160

Temperaturbereich

-200 °C bis +550 °C

Abdichtung

Stopfbuchse

beschreibung

  • Spindelgewinde aussenliegend
  • Spindel steigend, Handrad nicht steigend
  • Spindelabdichtung; Stopfbuchse, Rückdichtung

TECHNISCHE DATEN

Anschluss: Flansche mit Dichtleiste nach DIN EN
Baugrößen: PN 10-25 DN 50-600
Baulängen: PN 10-25 EN 558-1 Grundreihe 15 (DIN3202-F5)

KONSTRUKTIONSMERKMALE

  • Spindelgewinde aussenliegend
  • Spindel steigend, Handrad nicht steigend
  • Spindelabdichtung; Stopfbuchse, Rückdichtung

WERKSTOFFE

Gehäuse: 1.0619, 1.7221, 1.4308, 1.4408, 1.4552, 1.4581
Innenteile 1.4021, 1.4541, 1.4571

Weitere Werkstoffe auf Anfrage

VARIANTEN

  • Isolieraufsatz
  • Stopfbuchse, federbelastet (TA-Luft 2002)
  • Fernantrieb
  • Getriebe
  • Elektro-Drehantrieb
  • Gehäuse mit Anschweißenden


Absperrventile - Selbstdichtender Deckel

Ventile

Selbstdichtender Deckel
ASME/API

Nennweiten

3" - 12"

Druckstufe

bis zu 600 bar

Temperaturbereich

bis zu +595 °C / +1,202 °F

Abdichtung

Parabol-Kegel

key facts

  • Gehäuse aus geschmiedeten Werkstoffen
  • Selbstdichtende Ausführung
  • Außenliegendes Spindelgewinde mit Bügelaufsatz
  • Nichtsteigendes Handrad / Steigende Spindel
  • Abschlusskörper: Parabol-Kegel

KONSTRUKTIONSMERKMALE

  • Gehäuse aus geschmiedeten Werkstoffen
  • Selbstdichtender Deckelverschluss
  • Außenliegendes Spindelgewinde mit Bügelaufsatz
  • Nichtsteigendes Handrad / Steigende Spindel
  • Abschlusskörper: Parabol-Kegel
  • Standard Bügelaufsatz vorbereitet für Antriebsmontage nach ISO 5210
  • Mechanische Stellungsanzeige

OPTIONEN

  • Flanschenden-Ausführung
  • Vorschuhenden
  • Eckform
  • Absperrbares Hochdruck-Rückschlagventil
  • Umleitung
  • Endlagenschalter / Stellungsregler
  • Verriegelung
  • Federbelastete Stopfbuchspackung

ZUSATZAUSSTATTUNG

Werkstoffe EN Werkstoffe ASTM
1.0640 P250GH A105
1.5415 16Mo3
1.7335 13CrMo4-5 A182 F11 / F12
1.7380 10CrMo9-10 A182 F22
1.4903 X10CrMoVNb9-1 A182 F91


Absperrventile - Verschraubtes Oberteil

Ventile

Verschraubtes Oberteil
ASME/API

Nennweiten

2" - 12"

Druckstufe

Class 150 - 600

Temperaturbereich

-200 °C bis +595 °C

Abdichtung

Stopfbuchse

key facts

  • Verschraubtes Oberteil
  • Außenliegendes Spindelgewinde
  • Stopfbuchsabdichtung
  • Handrad steigend

KONSTRUKTIONSMERKMALE

  • Geradsitzform
  • Verschraubtes Oberteil
  • Außenliegendes Spindelgewinde
  • Stopfbuchsabdichtung
  • Handrad steigend
  • Integralsitz oder eingeschraubter Sitz
  • Flanschausführung mit Dichtleiste

OPTIONEN

  • Anzeigevorrichtung
  • Entlastungskegel
  • Federbelastete Stopfbuchspackung
  • Heizmantel
  • Isolieraufsatz
  • Kegel mit Weichdichtung
  • Konischer Kegel
  • Regulierkegel

ZUSATZAUSSTATTUNG

  • Elektrischer Stellantrieb
  • Endlagenschalter
  • Kettenrad
  • Pneumatischer Antrieb
  • Spindelverlängerung
  • Untersetzungsgetriebe

WERKSTOFFE

  • ASTM A351 CF8
  • ASTM A351 CF8C
  • ASTM A351 CF8M
  • ASTM A351 CF8MC
  • ASTM 216 WCB
  • ASTM A217 WC1
  • ASTM A217 WC6
  • ASTM A217 C5
  • Weitere Materialien auf Anfrage

Nennweiten

2" - 12"

Druckstufe

Class 150 - 600

Temperaturbereich

-200 °C bis +595 °C

Abdichtung

Stopfbuchse

key facts

  • Verschraubtes Oberteil
  • Außenliegendes Spindelgewinde
  • Stopfbuchsabdichtung
  • Handrad steigend

KONSTRUKTIONSMERKMALE

  • Schrägsitzform
  • Verschraubtes Oberteil
  • Außenliegendes Spindelgewinde
  • Stopfbuchsabdichtung
  • Handrad steigend
  • Integralsitz oder eingeschraubter Sitz
  • Flanschausführung mit Dichtleiste

OPTIONEN

  • Anzeigevorrichtung
  • Entlastungskegel
  • Federbelastete Stopfbuchspackung
  • Heizmantel
  • Isolieraufsatz
  • Kegel mit Weichdichtung
  • Konischer Kegel
  • Regulierkegel

ZUSATZAUSSTATTUNG

  • Elektrischer Stellantrieb
  • Endlagenschalter
  • Kettenrad
  • Pneumatischer Antrieb
  • Spindelverlängerung
  • Untersetzungsgetriebe

WERKSTOFFE STANDARDAUSFÜHRUNG

  • ASTM A351 CF8
  • ASTM A351 CF8C
  • ASTM A351 CF8M
  • ASTM A351 CF8MC
  • ASTM 216 WCB
  • ASTM A217 WC1
  • ASTM A217 WC6
  • ASTM A217 C5
  • Weitere Materialien auf Anfrage
